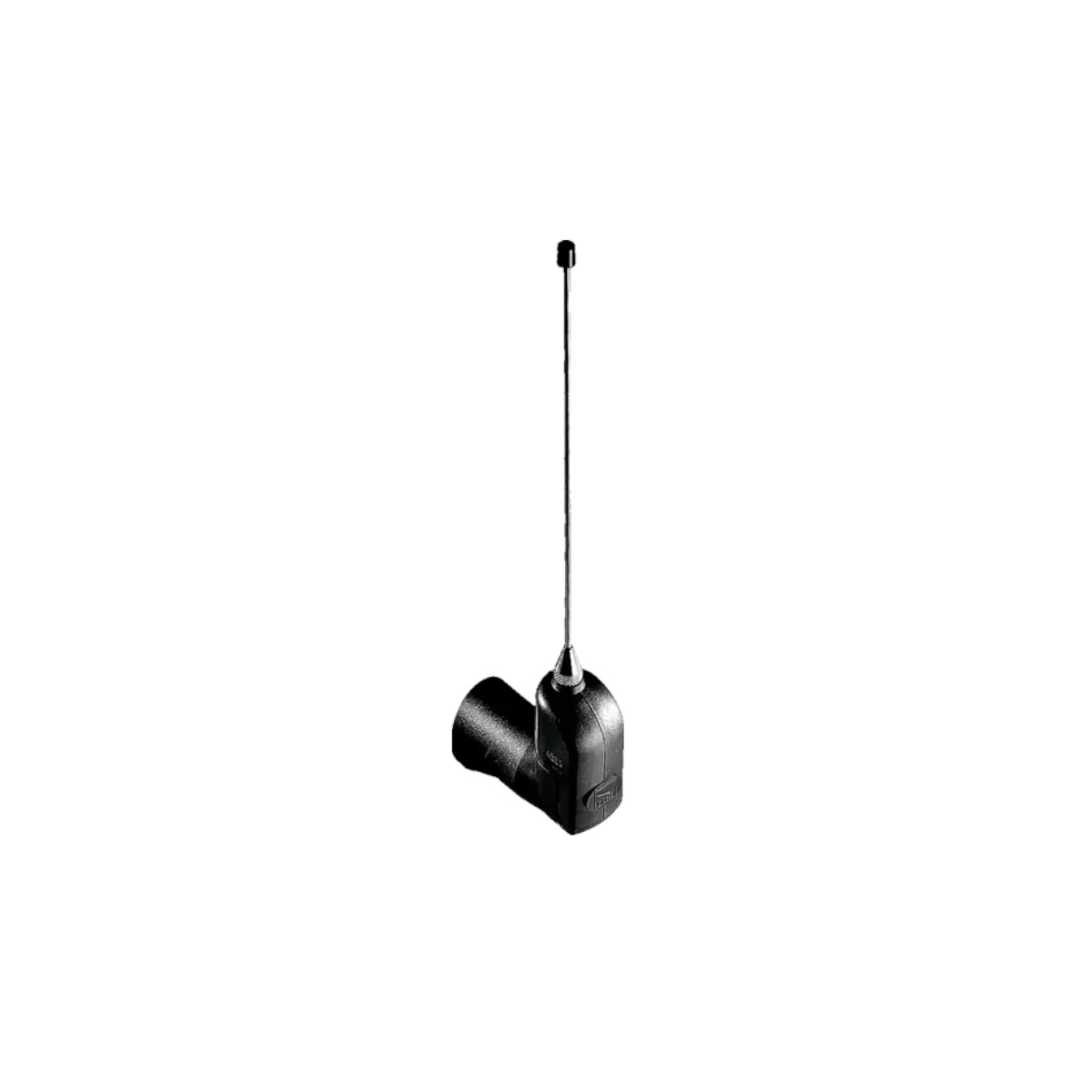

Antenna disponibile nelle frequenze: 26,995 – 30,900 –
40,685 – 433,92 e 868,35 MHz (indicata sull’imballo).

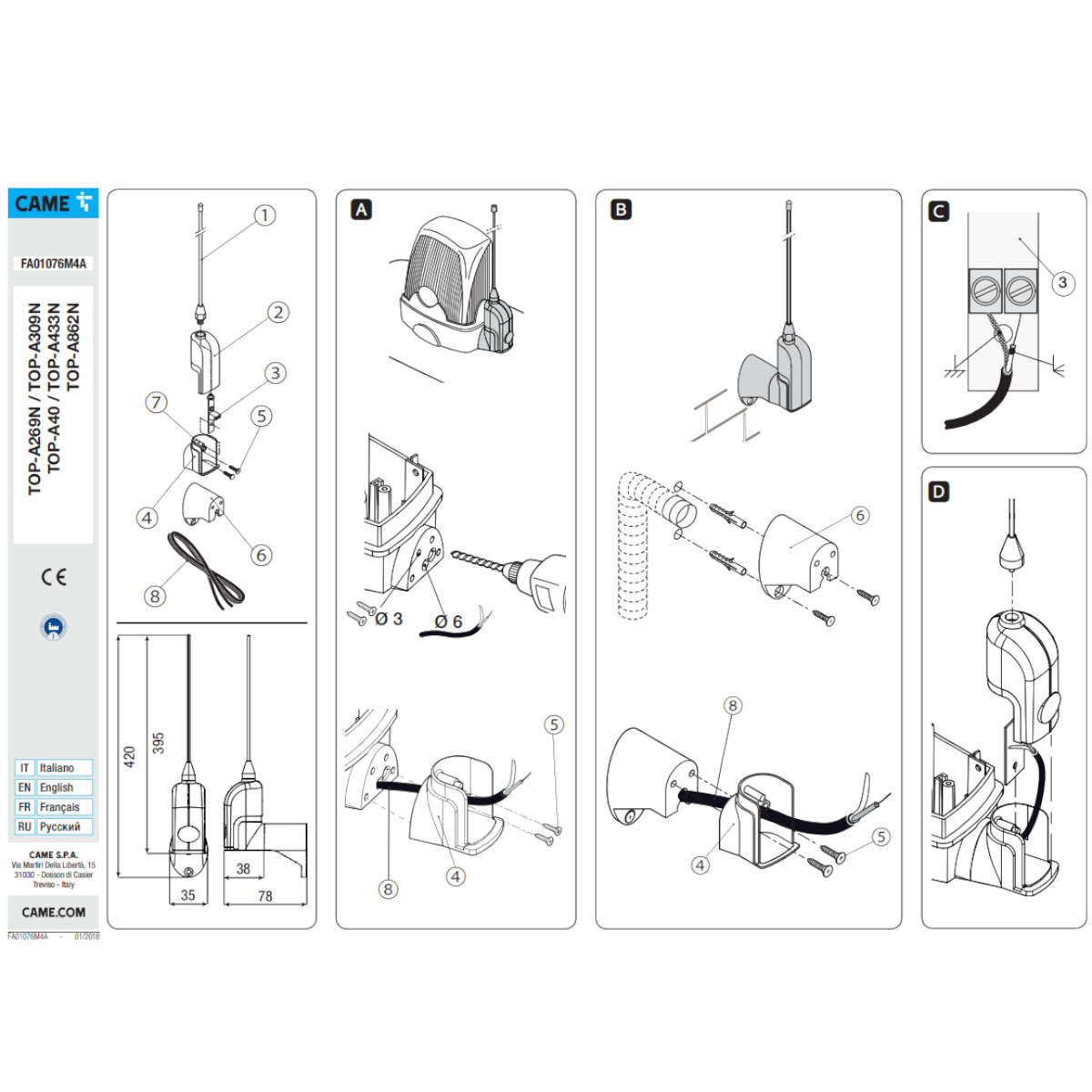

Descrizione delle parti
① Stelo antenna
② Semi-guscio superiore contenitore
③ Scheda
④ Semi-guscio inferiore contenitore
⑤ Viti di fissaggio
⑥ Staff a di fissaggio
⑦ Cavo TOP-RG58

Installazione
• Predisporre il collegamento
• SE MONTATO A PARETE fissare la staffa a parete con viti
e tasselli adeguati. B⑥
• SE MONTATO SU KLED / KLED24 fissare il semi-guscio
direttamente al lampeggiatore. A④
• passare il cavo TOP-RG58 nei fori predisposti e collegarlo alla scheda. C
• Chiudere la scheda tra i due semi-gusci ed avvitare l’antenna. D

Avvertenze generali
Leggere attentamente le istruzioni prima di iniziare
l’installazione ed eseguire gli interventi come specificato
dal costruttore.
L’installazione, la programmazione, la messa in servizio
e la manutenzione del prodotto devono essere effettuate
soltanto da personale tecnico qualificato ed opportunamente addestrato nel rispetto delle normative vigenti ivi
comprese le osservanze sulla prevenzione infortuni e lo
smaltimento imballaggi.
Prima di effettuare qualunque operazione di pulizia o di
manutenzione, togliere l’alimentazione al dispositivo.
L’apparecchio dovrà essere destinato unicamente all’uso
per il quale è stato espressamente concepito.
Il costruttore non può comunque essere considerato
responsabile per eventuali danni derivanti da usi impropri,
erronei ed irragionevoli.
L’installazione deve essere eseguita a regola d’arte in
modo da mantenere il contenitore pulito e sigillato.
