protezione sovratensioni
82,06 €
Caratteristica Valore Codice articolo ESPD1+2-DC50-1000 EAN 5997374222464 Tipologia Scaricatore di sovratensione T1 + T2 DC integrato Forma della rete DC Sì Classe di prova Tipo 2 Sì Tensione nominale DC 1.000 V Tensione permanente DC max. 1.200 V Corrente impulsiva Iimp 12,5 kA Corrente nominale di scarica In (8/20) 20 kA Corrente massima di scarica Imax (8/20) 50 kA Livello di protezione Up 4 kV Livello di protezione L-N 4 kV Livello di protezione N-PE 4 kV Rete TN No Rete TN-C No Rete TN-C-S Sì Rete TN-S No Rete TT No Numero conduttori (esclusa terra) 2 Max. protezione da sovracorrente in serie Fusibile 200 A Larghezza 4 UM Sezione max. conduttore rigido 35 mm² Sezione max. conduttore flessibile 35 mm² Contatto telecomunicazioni No 36,32 €
Caratteristica Valore Codice articolo ESPD2-40-4P EAN 5997374222570 Tipologia Scaricatore di sovratensione T2 AC Classe di prova Tipo 2 Inserto Cambiabile Numero poli 4P Tensione nominale AC 400 V Tensione permanente AC max. 275 V Corrente nominale di scarica In (8/20) 20 kA Corrente massima di scarica Imax (8/20) 40 kA Livello di protezione Up 1,3 kV Livello di protezione L-N 1,3 kV Livello di protezione N-PE 1,3 kV Rete DC No Rete TN No Rete TN-C No Rete TN-C-S Sì Rete TN-S Sì Rete TT No Numero conduttori (esclusa terra) 4 Max. protezione da sovracorrente in serie Fusibile 125 A Larghezza 4 UM Sezione max. conduttore rigido 35 mm² Sezione max. conduttore flessibile 35 mm² Contatto telecomunicazioni No 33,55 €
Caratteristica Valore Marca TRACON Codice fornitore ESPD2-DC40-600 EAN 5997374222716 Tipo Scaricatore di sovratensione T2 DC Inserto cambiabile Sì Classe di prova Tipo 2 Forma della rete DC Sì Forma della rete TN No Forma della rete TN-C No Forma della rete TN-C-S Sì Forma della rete TN-S No Forma della rete TT Sì Numero conduttori esclusa terra 2 Corrente nominale di scarica (8/20) 20 kA Corrente massima di scarica (8/20) 40 kA Tensione nominale DC 600 V Tensione permanente DC max. 800 V Livello di protezione 3 kV Livello di protezione L-N 3 kV Livello di protezione N-PE 3 kV Protezione da sovracorrente max. in serie 125 A Dimensione 3 moduli Sezione max. conduttore rigido 35 mm² Sezione max. conduttore flessibile 35 mm² Contatto telecomunicazioni No 33,55 €
Caratteristica Valore Marca Tracon Codice fornitore ESPD2-DC40-1000 EAN 5997374222686 Tipo Scaricatore di sovratensione T2 DC Inserto cambiabile Sì Classe di prova Tipo 2 Configurazione rete DC Sì Configurazione rete TN No Configurazione rete TN-C No Configurazione rete TN-C-S Sì Configurazione rete TN-S No Configurazione rete TT Sì Numero conduttori esclusa terra 2 Tensione nominale DC 1.000 V Tensione permanente DC max. 1.200 V Corrente impulsiva di dispersione nominale (8/20) 20 kA Corrente massima di scarica (8/20) 40 kA Livello di protezione 4 kV Livello di protezione L-N 4 kV Livello di protezione N-PE 4 kV Protezione da sovracorrente max. in serie 200 A Installazione Guida DIN Dimensione 3 moduli Sezione max. conduttore rigido 35 mm² Sezione max. conduttore flessibile 35 mm² Contatto per telecomunicazioni/segnalazione remota No Grado di protezione IP20 Segnalazione ottica Sì Fusibile termico Sì Varistore Sì Temperatura ambiente -40 °C a +80 °C Garanzia 2 anni Il prezzo originale era: 294,60 €.246,32 €Il prezzo attuale è: 246,32 €.
Caratteristica Valore Marca Chint Serie JSP-I+II Codice prodotto 81308 Modello JSP1212.5R3PN275 Tipologia Scaricatore di sovratensione modulare Classe di prova T1+T2 (Classe I+II) Norma di riferimento IEC/EN 61643-1 Numero poli 3P+N Tensione nominale (Vn) 275 Vac Frequenza nominale 50/60 Hz Imax di scarica (8/20 μs) 20 kA Corrente di scarica N-PE (10/350 μs) 25 kA Livello di protezione (Vp) 1,5 kV Contatti di segnalazione NA-C-NC Numero moduli DIN 4 Grado di protezione IP20 Dimensioni (H × L × P) 90 × 72 × 81 mm Installazione Guida DIN Sistemi compatibili TT e TN Struttura Base con cartucce intercambiabili Sistema di monitoraggio Thermo Dynamic Control 49,99 €
Descrizione
Lo scaricatore modulare di sovratensione OBV5-C40-1000VDC è un dispositivo di protezione Tipo 2 (T2) progettato per impianti in corrente continua fino a 1000 Vdc, ideale per impianti fotovoltaici e applicazioni DC. Protegge inverter, quadri elettrici e altri dispositivi dalle sovratensioni provocate da fulmini indiretti, manovre sulla rete e disturbi elettrici. Grazie a una corrente massima di scarica di 40 kA (8/20 μs) e ai contatti di segnalazione remota 1NO/1NC, offre un'elevata affidabilità e un monitoraggio immediato dello stato del dispositivo. L'installazione su guida DIN da 3 moduli lo rende pratico e adatto a quadri elettrici professionali.
Codice prodotto 80320 Serie OBV5 Tipologia Scaricatore di sovratensione Tipo 2 (T2) Norma IEC/EN 61643-1 Numero poli 2P+T Tensione nominale 1000 Vdc Classe di prova T2 Imax 40 kA (8/20 μs) In 20 kA (8/20 μs) Livello di protezione (Up) 3,2 kV Contatti di segnalazione 1 NA + 1 NC Montaggio Guida DIN Moduli DIN 3 Grado di protezione IP20 Dimensioni 90 × 54 × 67 mm Applicazione Protezione di impianti fotovoltaici e sistemi in corrente continua fino a 1000 Vdc 46,89 €
Descrizione prodotto

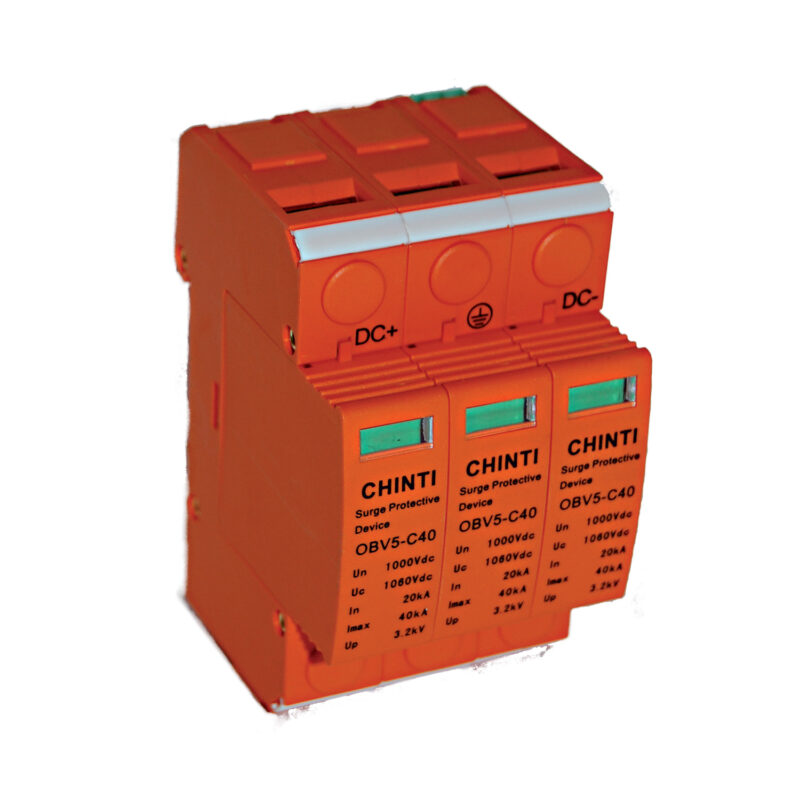

Lo scaricatore modulare di sovratensione CHINT 80319 serie OBV5 è un dispositivo di protezione progettato per salvaguardare gli impianti elettrici da sovratensioni, picchi di energia e sbalzi di tensione causati da eventi interni o esterni alla rete elettrica.
Il modello OBV5-C40-800VDC è uno scaricatore di Tipo 2 (T2) con tensione nominale di 800 VDC e corrente massima di scarica Imax 40 kA (onda 8/20 μs). È indicato per la protezione di impianti in corrente continua, come applicazioni fotovoltaiche e sistemi DC ad alta tensione, dove è necessario limitare gli effetti delle sovratensioni e aumentare l’affidabilità dell’impianto.
Dotato di configurazione 2P+T, contatti di segnalazione NA-C-NC e installazione su guida DIN, offre un montaggio semplice all’interno di quadri elettrici modulari. Le dimensioni compatte da 2 moduli DIN permettono un’integrazione ottimizzata nei sistemi di distribuzione elettrica.
Lo scaricatore CHINT OBV5 è conforme alla normativa IEC/EN 61643-1 e rappresenta una soluzione affidabile per la protezione degli impianti elettrici industriali, civili e delle applicazioni energetiche in corrente continua.
Caratteristica Valore Marca CHINT Codice prodotto 80319 Serie OBV5 Modello OBV5-C40-800VDC Tipologia Scaricatore modulare di sovratensione Classe di prova T2 Norma di riferimento IEC/EN 61643-1 Numero poli 2P+T Tensione nominale (Vn) 800 VDC Corrente massima di scarica (Imax 8/20μs) 40 kA Corrente nominale di scarica (In 8/20μs) 20 kA Livello di protezione (Vp) 2,8 kV Contatti di segnalazione NA-C-NC (1NC/1NO) Numero moduli DIN 2 moduli Grado di protezione IP20 Dimensioni 90 x 36 x 67 mm
