quadro elettrico
33,40 €
Caratteristica Valore Produttore CHINT Codice prodotto CHT26111 Tipologia Piastra forata di montaggio Compatibilità interruttori Serie NM8 e NMS-125/250 Compatibilità carpenteria Atlantic e Atlantic Plus Dimensioni 200 × 478 mm Applicazione Installazione di interruttori scatolati su armadi Atlantic e Atlantic Plus EAN 2000002481584 Il prezzo originale era: 452,93 €.378,70 €Il prezzo attuale è: 378,70 €.
Caratteristica Valore Produttore CHINT Serie NM8N-250C Codice prodotto 271154 Modello NM8N-250C-160/4/22 Tipologia Interruttore scatolato magnetotermico (MCCB) Norma di riferimento EN 60947-2 Numero poli 4 Corrente nominale (In) 160 A Tensione nominale (Vn) 380/415 V AC Tensione massima di esercizio (Ue) 690 V AC Tensione di isolamento (Ui) 1000 V AC Tensione nominale di impulso (Uimp) 8 kV Potere di interruzione estremo (Icu) 36 kA a 380/400/415 V AC Potere di interruzione di servizio (Ics) 36 kA a 380/400/415 V AC Campo regolazione corrente Ir 0,7 ÷ 1 × In Categoria di utilizzazione A Tipo sganciatore Elettromeccanico Taglia Frame 22 Potenza dissipata 56,4 W Grado di protezione IP00 (IP40 con copriterminali) Dimensioni (H×L×P) 157 × 140 × 88,7 mm Frequenza 50/60 Hz EAN 6941716420697 Il prezzo originale era: 294,60 €.246,32 €Il prezzo attuale è: 246,32 €.
Caratteristica Valore Marca Chint Serie JSP-I+II Codice prodotto 81308 Modello JSP1212.5R3PN275 Tipologia Scaricatore di sovratensione modulare Classe di prova T1+T2 (Classe I+II) Norma di riferimento IEC/EN 61643-1 Numero poli 3P+N Tensione nominale (Vn) 275 Vac Frequenza nominale 50/60 Hz Imax di scarica (8/20 μs) 20 kA Corrente di scarica N-PE (10/350 μs) 25 kA Livello di protezione (Vp) 1,5 kV Contatti di segnalazione NA-C-NC Numero moduli DIN 4 Grado di protezione IP20 Dimensioni (H × L × P) 90 × 72 × 81 mm Installazione Guida DIN Sistemi compatibili TT e TN Struttura Base con cartucce intercambiabili Sistema di monitoraggio Thermo Dynamic Control 2,39 €
Caratteristica Valore Marca Chint Serie NP2 Codice prodotto 574205 Modello NP2-EA4 Tipologia Pulsante rasato ad impulso Materiale Polimerico (plastica) Colore pulsante Rosso Funzionamento Ad impulso (ritorno automatico) Norma di riferimento IEC/EN 60947-5-1 Diametro foro di installazione Ø 22,3 mm Grado di protezione IP40 Dimensioni (H × L × P) 56 × 42 × 30 mm Accessori compatibili Base di fissaggio in plastica, contatti ausiliari Applicazioni Quadri elettrici, automazione industriale, macchine e impianti 4,85 €
Caratteristica Valore Marca Chint Serie NP2 Codice prodotto 574197 Modello NP2-ES5 Tipologia Pulsante a fungo con sgancio a rotazione Funzione Arresto di emergenza Materiale Polimerico Colore pulsante Rosso Diametro testa Ø40 mm Diametro foro di installazione Ø22,3 mm Norma di riferimento IEC/EN 60947-5-1 Grado di protezione IP40 Dimensioni (H × L × P) 77 × 42 × 42 mm Accessori compatibili Base di fissaggio in plastica, contatti ausiliari Applicazioni Quadri elettrici, automazione industriale, macchine e impianti 4,64 €
Caratteristica Valore Marca Chint Serie NXB-63S Codice prodotto 296749 Modello NXB-63S/C16-1PN-4,5 Tipologia Interruttore magnetotermico Norma di riferimento IEC/EN 60898-1 Numero poli 1P+N Corrente nominale (In) 16 A Curva di intervento C Tensione nominale (Vn) 230 Vac Frequenza nominale 50/60 Hz Tensione di isolamento (Ui) 500 Vac Tensione nominale di impulso (Uimp) 4 kV Potere di interruzione nominale (Icn) 4,5 kA Potere di interruzione estremo (Icu) 4500 A Potere di interruzione di servizio (Ics) 4500 A Classe di limitazione 3 Potenza dissipata 3,5 W Numero moduli DIN 2 Grado di protezione IP20 Dimensioni (H × L × P) 81 × 36 × 78 mm Accessori compatibili Contatto ausiliario AX-X1, contatto di allarme AL-X1, bobina di sgancio SHT-X1, bobina di minima tensione UVT-X1 Compatibilità con moduli differenziali Non compatibile 31,72 €
Caratteristica Valore Marca Chint Serie NC1 Codice prodotto 221532 Modello NC1-18.10/110V Tipologia Contattore tripolare Norma di riferimento IEC/EN 60947-4-1 Numero poli 3P Contatti ausiliari 1 NA Corrente AC1 32 A Corrente AC3 (400 V) 18 A Potenza motore AC3 a 230 V 4 kW Potenza motore AC3 a 400 V 7,5 kW Potenza motore AC3 a 690 V 10 kW Tensione nominale (Vn) 230/400/690 Vac Frequenza nominale 50/60 Hz Tensione di isolamento (Ui) 690 Vac Tensione bobina 110 Vac 50/60 Hz Tipo bobina Corrente alternata (AC) Assorbimento bobina 70 VA (eccitazione) / 9,5 VA (mantenimento) Corrente nominale contatti AC-15: 10 A a 36 V, 1,6 A a 230 V, 0,95 A a 400 V; DC-13: 0,92 A a 24 V, 0,15 A a 220/250 V Corrente termica convenzionale (Ith) 10 A Grado di protezione IP10 Numero moduli DIN 2,6 Dimensioni (H × L × P) 76 × 47 × 82 mm Categoria di installazione III Temperatura di esercizio Da -25°C a +70°C Altitudine massima ≤ 2000 m Montaggio Piano orizzontale o verticale con inclinazione massima ±22,5° 95,51 €
Caratteristica Valore Marca Chint Serie NB1L-63 Codice prodotto 51671 Modello NB1L-63/4P-AS30 Tipologia Blocco differenziale accoppiabile Norma di riferimento IEC/EN 61009-1 Numero poli 4P Corrente nominale (In) 40/63 A Corrente differenziale nominale 30 mA Tipo differenziale AS Tensione nominale (Vn) 400 Vac Frequenza nominale 50/60 Hz Tensione di isolamento (Ui) 500 Vac Tensione nominale di impulso (Uimp) 6 kV Potenza dissipata 22,5 W Numero moduli DIN 3,5 Grado di protezione IP20 Dimensioni (H × L × P) 88 × 135 × 78,5 mm Compatibilità Interruttori magnetotermici Chint NB1-63 e NB1-63H 4P fino a 63 A Installazione Guida DIN 9,13 €
Caratteristica Valore Codice prodotto 242935 Modello NC8D-F840 Serie NC8-M Tipologia Contatto ausiliario superiore Configurazione contatti 4 NA Posizione di montaggio Superiore Compatibilità Minicontattori serie NC8 e NC8D Applicazioni Circuiti di comando, segnalazione, automazione e interblocco 11,99 €

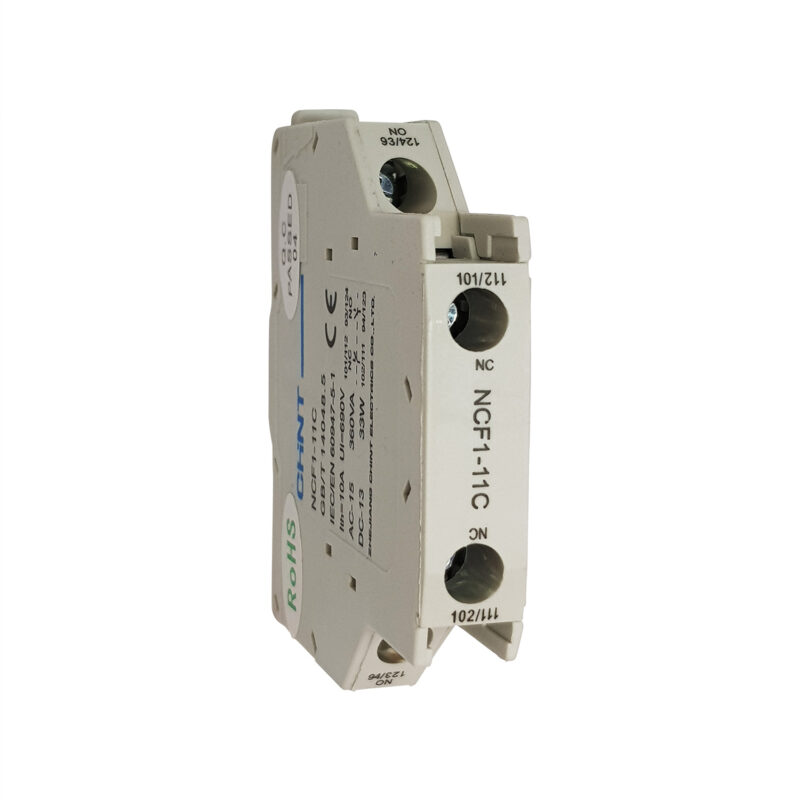

Caratteristica Valore Codice prodotto 223238 Modello NC1-NCF1-11C Serie compatibili NC1, NC1D, NC1N Tipologia Contatto ausiliario laterale Configurazione contatti 1 NA + 1 NC Posizione di montaggio Laterale Compatibilità Contattori quadripolari fino a 65 A Applicazioni Circuiti di comando, segnalazione, interblocco e automazione 53,51 €
Caratteristica Valore Codice prodotto 179929 Serie NB1-63H Tipologia Interruttore magnetotermico Numero poli 4P Corrente nominale (In) 32 A Curva di intervento D Tensione nominale (Vn) 400 Vac Frequenza nominale 50/60 Hz Tensione di isolamento (Ui) 500 Vac Tensione di impulso (Uimp) 4 kV Potere di interruzione nominale (Icn) 10 kA Potere di interruzione estremo (Icu) 15 kA Potere di interruzione di servizio (Ics) 7,5 kA Classe di limitazione 3 Potenza dissipata 14 W Numero moduli DIN 4 Grado di protezione IP20 Dimensioni (A×L×P) 86 × 72 × 78 mm Norma di riferimento IEC/EN 60898-1 Utilizzo in corrente continua Utilizzabile in sistemi fino a 125 V DC Accessori compatibili Contatti ausiliari XF9, contatti di allarme XF9J, bobina di sgancio S9, bobina di minima tensione V9, modulo differenziale NB1L-40 109,80 €
Caratteristica Valore Marca CHINT Codice prodotto CHT28821 Modello KitS72Met200 Tipologia Kit pannellatura metallica per quadro elettrico Compatibilità Cassa Atlantic 72 moduli DIN Materiale Metallo Configurazione kit 3 pannelli da 200 mm, 1 pannello da 50 mm, 3 guide DIN Montaggio Pannellatura fissa Guide DIN incluse 3 Numero moduli quadro compatibile 72 moduli DIN Colore Metallico EAN 8431044142456
