quadro elettrico
55,13 €
Caratteristica Valore Marca CHINT Serie WSB18-125 Codice prodotto 80542 Modello WS18/125-3PN Tipologia Base portafusibile modulare Norma di riferimento IEC/EN 60269-2 Numero poli 3P+N Corrente nominale (In) 125 A Tensione nominale (Vn) 230/400 Vac Frequenza nominale 50/60 Hz Tensione di isolamento (Ui) 690 Vac Formato fusibile Cilindrico Dimensioni fusibile Ø 22 × 58 mm Potenza dissipata 28,5 W Numero moduli DIN 8 Grado di protezione IP20 Dimensioni (H×L×P) 125 × 140 × 78 (104) mm Montaggio Guida DIN EAN Non disponibile 16,01 €
Caratteristica Valore Marca CHINT Serie NXL-63 Codice prodotto 399939 Modello NXL-63/32-2P-AC30 Tipologia Interruttore differenziale puro (RCCB) Norma di riferimento IEC/EN 61008-1 Numero poli 2P Corrente nominale (In) 32 A Corrente differenziale (Idn) 30 mA Tipo differenziale AC Tensione nominale 230 Vac Frequenza 50/60 Hz Tensione di isolamento (Ui) 500 Vac Tensione di impulso (Uimp) 6 kV Corrente di cortocircuito condizionata (Inc) 6 kA Potenza dissipata 9,4 W Moduli DIN 2 Grado di protezione IP20 Dimensioni (H×L×P) 86 × 36 × 79 mm Accessori compatibili Contatto ausiliario serie AX-5 EAN 6941930470201 28,82 €
Caratteristica Valore Marca CHINT Serie NB1L2 Codice prodotto 203292 Modello NB1L2/C6-1PN-6-AC30 Tipologia Interruttore magnetotermico differenziale Norma di riferimento IEC/EN 61009-1 Numero poli 1P+N Corrente nominale (In) 6 A Corrente differenziale (Idn) 30 mA Curva di intervento C Tipo differenziale AC Tensione nominale 230 Vac Frequenza 50/60 Hz Tensione di isolamento (Ui) 500 Vac Tensione di impulso (Uimp) 6 kV Potere di interruzione nominale (Icn) 6 kA Potere di interruzione estremo (Icu) 10 kA Potere di interruzione di servizio (Ics) 6 kA Potenza dissipata 10,5 W Moduli DIN 2 Grado di protezione IP20 Dimensioni (H×L×P) 86 × 36 × 77 mm Accessori compatibili Contatti ausiliari XF9, contatti di allarme XF9J, bobina di sgancio S9, bobina di minima tensione V9 EAN 6901800094784 38,35 €
Caratteristica Valore Marca CHINT Serie NB1L2 Codice prodotto 203248 Modello NB1L2/C20-1PN-6-A30 Tipologia Interruttore magnetotermico differenziale Norma di riferimento IEC/EN 61009-1 Numero poli 1P+N Corrente nominale (In) 20 A Corrente differenziale (Idn) 30 mA Curva di intervento C Tipo differenziale A Tensione nominale 230 Vac Frequenza 50/60 Hz Tensione di isolamento (Ui) 500 Vac Tensione di impulso (Uimp) 6 kV Potere di interruzione nominale (Icn) 6 kA Potere di interruzione estremo (Icu) 10 kA Potere di interruzione di servizio (Ics) 6 kA Potenza dissipata 10,5 W Moduli DIN 2 Grado di protezione IP20 Dimensioni (H×L×P) 86 × 36 × 77 mm Accessori compatibili Contatti ausiliari XF9, contatti di allarme XF9J, bobina di sgancio S9, bobina di minima tensione V9 EAN 6901800094340 11,44 €
Caratteristica Valore Codice prodotto 180239 Serie NB1-63 Modello NB1-63/C10-1PN-6 Tipologia Interruttore magnetotermico Norma di riferimento IEC/EN 60898-1 Numero poli 1P+N Corrente nominale (In) 10 A Curva di intervento C Tensione nominale (Vn) 230/400 Vac Frequenza nominale 50/60 Hz Tensione di isolamento (Ui) 500 Vac Tensione di impulso (Uimp) 4 kV Potere di interruzione nominale (Icn) 6 kA Potere di interruzione estremo (Icu) 10 kA Potere di interruzione di servizio (Ics) 6 kA Classe di limitazione 3 Potenza dissipata 2 W Numero moduli DIN 2 Grado di protezione IP20 Dimensioni (A × L × P) 86 × 36 × 78 mm Utilizzo in corrente continua Fino a 125 Vdc Accessori compatibili Contatti ausiliari XF9, contatti di allarme XF9J, bobina di sgancio S9, bobina di minima tensione V9 Compatibilità modulo differenziale Non accoppiabile 11,44 €
Caratteristica Valore Codice prodotto 180240 Serie NB1-63 Modello NB1-63/C16-1PN-6 Tipologia Interruttore magnetotermico Norma di riferimento IEC/EN 60898-1 Numero poli 1P+N Corrente nominale (In) 16 A Curva di intervento C Tensione nominale (Vn) 230/400 Vac Frequenza nominale 50/60 Hz Tensione di isolamento (Ui) 500 Vac Tensione di impulso (Uimp) 4 kV Potere di interruzione nominale (Icn) 6 kA Potere di interruzione estremo (Icu) 10 kA Potere di interruzione di servizio (Ics) 6 kA Classe di limitazione 3 Potenza dissipata 3,5 W Numero moduli DIN 2 Grado di protezione IP20 Dimensioni (A x L x P) 86 × 36 × 78 mm Utilizzo in corrente continua Fino a 125 Vdc Accessori compatibili Contatti ausiliari XF9, contatti di allarme XF9J, bobina di sgancio S9, bobina di minima tensione V9 Compatibilità modulo differenziale Non accoppiabile 11,44 €
Caratteristica Valore Codice prodotto 180242 Serie NB1-63 Modello NB1-63/C32-1PN-6 Tipologia Interruttore magnetotermico Norma di riferimento IEC/EN 60898-1 Numero poli 1P+N Corrente nominale (In) 32 A Curva di intervento C Tensione nominale (Vn) 230/400 Vac Frequenza nominale 50/60 Hz Tensione di isolamento (Ui) 500 Vac Tensione di impulso (Uimp) 4 kV Potere di interruzione nominale (Icn) 6 kA Potere di interruzione estremo (Icu) 10 kA Potere di interruzione di servizio (Ics) 6 kA Classe di limitazione 3 Potenza dissipata 3,5 W Numero moduli DIN 2 Grado di protezione IP20 Dimensioni (A x L x P) 86 × 36 × 78 mm Utilizzo in corrente continua Fino a 125 Vdc Accessori compatibili Contatti ausiliari XF9, contatti di allarme XF9J, bobina di sgancio S9, bobina di minima tensione V9 Compatibilità modulo differenziale Non accoppiabile 171,73 €
Caratteristica Valore Codice prodotto CHT28823 Tipologia Kit pannellatura metallica fissa Materiale Metallo Compatibilità Cassa da 120 moduli DIN Serie compatibile Atlantic Contenuto del kit 5 pannelli metallici da 200 mm, 1 pannello da 50 mm, 5 guide DIN Installazione Fissa Applicazione Quadri elettrici modulari 86,63 €
Caratteristica Valore Codice prodotto 660016 Serie NB310L-3PN Modello NB310L/C32-3PN-6-A30 Tipologia Interruttore magnetotermico differenziale Norma di riferimento IEC/EN 61009-1 Numero poli 3P+N Corrente nominale In 32 A Curva di intervento C Caratteristica differenziale Tipo A Corrente differenziale 30 mA Tensione nominale 400 Vac Frequenza nominale 50/60 Hz Tensione di isolamento Ui 500 Vac Tensione di impulso Uimp 4 kV Potere di interruzione nominale Icn 6 kA Potere di interruzione nominale di servizio Ics 6 kA Potenza dissipata 17 W Numero moduli DIN 4 Grado di protezione IP20 Dimensioni 86 x 72 x 78 mm Accessori compatibili Contatti ausiliari serie XF9, contatti di allarme serie XF9J, bobina di sgancio serie S9, bobina minima tensione serie V9 57,30 €
Caratteristica Valore Codice prodotto 816151 Marca CHT / Chint Serie NXB-125 Modello NXB-125/C125-1P-10 Tipo prodotto Interruttore magnetotermico modulare Numero poli 4P Corrente nominale In 125 A Curva di intervento C Tensione nominale Vn 400 Vac Frequenza nominale 50/60 Hz Norma di riferimento IEC/EN 60947-2 Tensione isolamento Ui 500 Vac Tensione impulso Uimp 4 kV Potere interruzione nominale Icn 10 kA Potere interruzione estremo Icu 10 kA Potere interruzione servizio Ics 7,5 kA Classe di limitazione 3 Numero moduli DIN 6 moduli (108 mm) Grado di protezione IP20 Dimensioni 80,5 x 108 x 78,5 mm Accessori compatibili AX-X3, AL-X3, UVT-X3, SHT-X3, OVT-X3, OUVT-X3 11,03 €

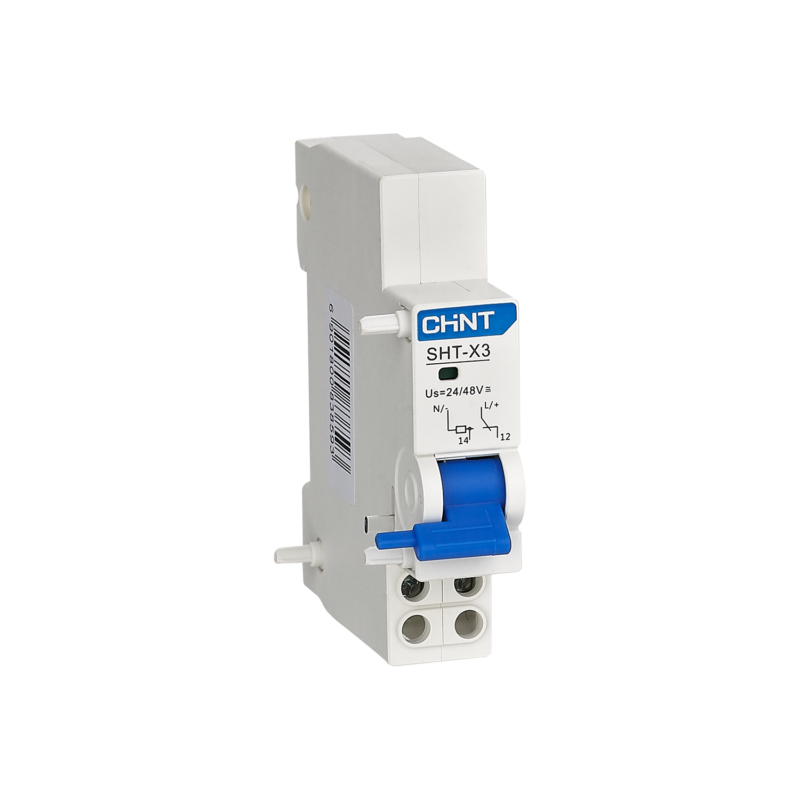

Caratteristica Valore Codice prodotto 816989 Marca CHT / Chint Serie SHT-X3 Modello SHT-X3/230 Tipo prodotto Sganciatore a lancio di corrente Funzione Sgancio remoto dell'interruttore automatico Compatibilità Interruttori serie NXB-125 Compatibilità indicata NXB-125 e NXBLE-125 (verificare compatibilità specifica) Tensione nominale (Ue) 230/400 Vac Normativa IEC/EN 60947-5-1 Installazione Guida DIN Larghezza 1 modulo DIN - 18 mm Categoria utilizzo Accessorio per protezione e comando elettrico 8,13 €
Caratteristica Valore Codice prodotto 80540 Serie WSB18-32 Tipologia Base portafusibile cilindrica Numero poli 3P+N Corrente nominale (In) 32 A Tensione nominale 230/400 V AC Frequenza nominale 50/60 Hz Tensione di isolamento (Ui) 690 V AC Norma di riferimento IEC/EN 60269-2 Formato fusibile compatibile Cilindrico Dimensioni fusibile compatibili Ø 10,3 × 38 mm Potenza dissipata 9 W Numero moduli DIN 4 Grado di protezione IP20 Dimensioni (AxLxP) 78 × 72 × 61,5 (78) mm Applicazione Alloggiamento fusibili per protezione da sovracorrenti
